Il processo fotovoltaico

La conversione diretta dell'energia solare in energia elettrica, realizzata con la cella fotovoltaica, utilizza il fenomeno fisico dell'interazione della radiazione luminosa con gli elettroni di valenza nei materiali semiconduttori, denominato effetto fotovoltaico.
Qualunque sia il materiale impiegato, il meccanismo con cui la cella trasforma la luce solare in energia elettrica è essenzialmente lo stesso.

Consideriamo per semplicità il caso di una convenzionale cella fotovoltaica di silicio cristallino.

Il campo elettrico del silicio cristallino

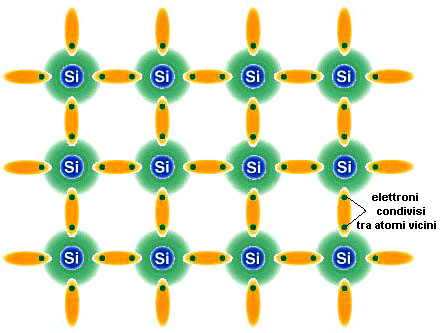

Normalmente l'atomo di silicio possiede 14 elettroni, quattro dei quali sono elettroni di valenza, che quindi possono partecipare alle interazioni con altri atomi, sia di silicio sia di altri elementi. Due atomi affiancati di un cristallo di silicio puro hanno in comune una coppia di elettroni, uno dei quali appartenente all'atomo considerato e l'altro appartenente all'atomo vicino.



Esiste quindi un forte legame elettrostatico fra un elettrone e i due atomi che esso contribuisce a tenere uniti. Tale legame può essere però spezzato da una certa quantità di energia: se l'energia fornita è sufficiente, l'elettrone viene portato ad un livello energetico superiore (banda di conduzione), dove è libero di spostarsi, contribuendo così al flusso di elettricità.

Quando passa alla banda di conduzione, l'elettrone si lascia dietro una "buca", cioè una lacuna dove manca un elettrone. Un elettrone vicino può andare facilmente a riempire la buca, scambiandosi così di posto con essa.

Per sfruttare l'elettricità è necessario creare un moto coerente di elettroni (e di buche), ovvero una corrente, mediante un campo elettrico interno alla cella.

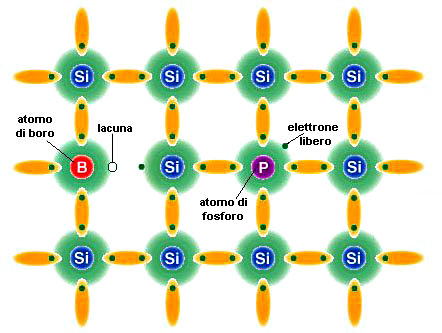

Il campo si realizza con particolari trattamenti fisici e chimici, creando un eccesso di atomi caricati positivamente in una parte del semiconduttore, ed un eccesso di atomi caricati negativamente nell'altro. In pratica questa condizione si ottiene immettendo piccole quantità di atomi di boro (carichi positivamente) e di fosforo (carichi negativamente) nel reticolo di silicio, ovvero drogando il semiconduttore. L'attrazione elettrostatica fra le due specie atomiche crea un campo elettrico fisso che dà alla cella la struttura detta "a diodo", in cui il passaggio della corrente, costituita da portatori di carica liberi, per esempio elettroni, è ostacolato in una direzione e facilitato in quella opposta.



La spiegazione di tale fenomeno si può esemplificare come segue.
Nello strato drogato con fosforo, che ha cinque elettroni esterni o di valenza contro i quattro del silicio, è presente una carica negativa debolmente legata, composta da un elettrone, detto "di valenza", per ogni atomo di fosforo. Analogamente, nello strato drogato con boro, che ha tre elettroni esterni, si determina una carica positiva in eccesso, composta dalle lacune presenti negli atomi di boro quando si legano al silicio. Il primo strato, a carica negativa, si indica con N, l'altro, a carica positiva, con P, la zona di separazione è detta giunzione P-N. Affacciando i due strati si attiva un flusso elettronico dalla zona N alla zona P che, raggiunto il punto di equilibrio elettrostatico, determina un eccesso di carica positiva nella zona N, dovuto agli atomi di fosforo con un elettrone in meno, e un eccesso di carica negativa nella zona P, dovuto agli elettroni migrati dalla zona N.

Il risultato è un campo elettrico interno al dispositivo che separa gli elettroni in eccesso generati dall'assorbimento della luce dalle rispettive buche, spingendoli in direzioni opposte (gli elettroni verso la zona N e le buche verso la zona P) in modo che un circuito esterno possa raccogliere la corrente così generata.

E' importante che il campo "incorporato" sia ubicato il più vicino possibile alla regione del dispositivo che assorbe la luce. I fotoni della luce che dispongono di sufficiente energia possono strappare un elettrone da uno stato legato ed elevarlo ad uno stato libero nella banda di conduzione del materiale. Si ha così la produzione di due portatori di carica liberi: l'elettrone libero, nella banda di conduzione, e la buca libera, nella banda di valenza.

Il funzionamento della cella solare


La conversione da luce a energia elettrica effettuata dalla cella fotovoltaica avviene essenzialmente perché questi portatori di carica liberi, generati dalla luce, sono spinti in direzioni opposte dal campo elettrico incorporato. Una volta attraversato il campo, gli elettroni liberi non tornano più indietro, perché il campo, agendo come un diodo, impedisce loro di invertire la marcia.

Perciò, quando la luce incide sulla cella fotovoltaica, le cariche positive sono spinte in numero crescente verso la parte superiore della cella e le cariche negative verso quella inferiore, o viceversa, a seconda del tipo di cella. Se la parte inferiore e quella superiore sono collegate da un conduttore, le cariche libere lo attraversano e si osserva una corrente elettrica.

Fino a quando la cella resta esposta alla luce, l'elettricità fluisce con regolarità sotto forma di corrente continua.

L'efficienza della cella solare


Di tutta l'energia che investe la cella solare sotto forma di radiazione luminosa, solo una parte viene convertita in energia elettrica disponibile ai suoi morsetti. L'efficienza di conversione per celle commerciali al silicio è in genere compresa tra il 13 % e il 20%, mentre realizzazioni speciali di laboratorio hanno raggiunto valori del 32,5%.

I motivi di tale bassa efficienza sono molteplici e possono essere raggruppati in quattro categorie:
